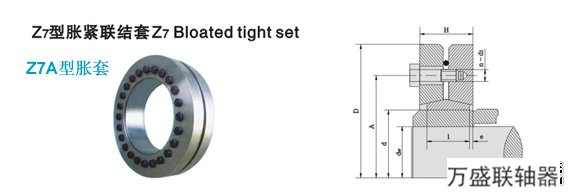

Z7a型鎖緊聯結盤(按JB/T 7934-1999生產)
●Z7型脹緊套是一種軸與軸套之間的無鍵聯結裝置，此裝置可從外部對軸套施加夾緊力，使軸與軸套之間形成機械壓縮配合，而傳遞扭矩，脹套本身不傳遞任何力矩及負荷.
●當脹套固定到軸套（轂）的合適位置，按給定的力矩擰緊螺栓，錐形內圈向軸套施加徑向力，這種強制摩擦聯結可*地傳遞大扭矩和負載
●脹套夾緊時，各配合表面壓力很大并完全密封，避免了配合面的銹蝕。拆卸時，擰松螺栓，配合面自動放松，軸套及錐形圈自動回復到原始尺寸
●此裝置拆裝簡單，適用于中低速傳遞扭矩
■標記示例
內徑d=140mm，外徑D=230mm的Z7B型脹緊聯結套：脹套Z7B-140×230 JB/T7934-1999
■Z7型脹套分為三種系列
●Z7A型—輕型系列雙錐鎖緊盤式
●Z7B型—標準型系列雙錐鎖緊盤式，優選系列
●Z7C型—重型系列雙錐鎖緊盤式
安裝參考范例
|
基 本 尺 寸
|
內六角螺釘
|
額定負荷
|
螺釘?shù)?br />
擰 緊
力 矩
MA
N·m
|
重 量
kg
|
|
d
|
D
|
dn
|
L
|
H
|
e
|
d1
|
n
|
軸向力F1
KN
|
轉矩
M1
KN·m
|
|
mm
|
|
125
|
185
|
95
|
39
|
52
|
6
|
M10×40
|
8
|
242
|
11.5
|
58
|
6
|
|
100
|
260
|
13
|
|
105
|
276
|
14.5
|
|
140
|
220
|
110
|
10
|
391
|
16
|
8
|
|
120
|
330
|
20
|
|
125
|
352
|
22
|
|
155
|
245
|
130
|
12
|
385
|
25
|
10
|
|
135
|
427
|
28.8
|
|
140
|
464
|
32.5
|
|
165
|
260
|
135
|
46
|
62
|
8
|
M12×50
|
10
|
474
|
32
|
100
|
14
|
|
140
|
507
|
32.5
|
|
145
|
538
|
39
|
|
175
|
275
|
145
|
538
|
39
|
16
|
|
150
|
573
|
43
|
|
155
|
606
|
47
|
|
185
|
295
|
155
|
12
|
632
|
49
|
20
|
|
160
|
662
|
53
|
|
165
|
691
|
57
|
|
195
|
315
|
165
|
56
|
72
|
M12×55
|
15
|
800
|
66
|
27
|
|
170
|
835
|
71
|
|
175
|
869
|
76
|
|
220
|
345
|
180
|
66
|
84
|
9
|
M16×65
|
9
|
978
|
88
|
240
|
35
|
|
190
|
1063
|
101
|
|
200
|
1140
|
114
|
|
240
|
370
|
200
|
12
|
1200
|
120
|
44
|
|
210
|
1276
|
134
|
|
215
|
1312
|
141
|
|
260
|
395
|
220
|
72
|
92
|
M16×70
|
1309
|
144
|
48
|
|
230
|
1384
|
159
|
|
235
|
1421
|
167
|
|
280
|
425
|
230
|
84
|
104
|
10
|
M16×75
|
15
|
1478
|
170
|
60
|
|
240
|
1583
|
190
|
|
250
|
1680
|
210
|
|
300
|
460
|
250
|
16
|
1704
|
213
|
75
|
|
260
|
1800
|
234
|
|
270
|
1889
|
255
|
|
320
|
495
|
270
|
106
|
11
|
M16×80
|
18
|
1955
|
264
|
84
|
|
280
|
2036
|
285
|
|
290
|
2076
|
301
|
|
340
|
535
|
290
|
20
|
2193
|
318
|
100
|
|
300
|
2300
|
345
|
|
305
|
2354
|
359
|
|
360
|
555
|
300
|
100
|
122
|
M20×90
|
15
|
2547
|
382
|
470
|
125
|
|
310
|
2645
|
410
|
|
320
|
2738
|
438
|
|
390
|
595
|
330
|
112
|
136
|
12
|
M20×100
|
18
|
3091
|
510
|
156
|
|
340
|
3194
|
543
|
|
350
|
3291
|
576
|
|
420
|
630
|
350
|
120
|
144
|
20
|
3371
|
590
|
185
|
|
360
|
3500
|
630
|
|
370
|
3620
|
670
|
|
460
|
685
|
390
|
132
|
158
|
13
|
M20×110
|
24
|
3949
|
770
|
470
|
235
|
|
400
|
4300
|
860
|
|
410
|
4634
|
950
|
|
500
|
750
|
420
|
152
|
178
|
M20×120
|
30
|
4881
|
1025
|
320
|
|
430
|
5233
|
1125
|
|
440
|
5568
|
1225
|
|
注：Z7A型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為10.9級。
|
|
