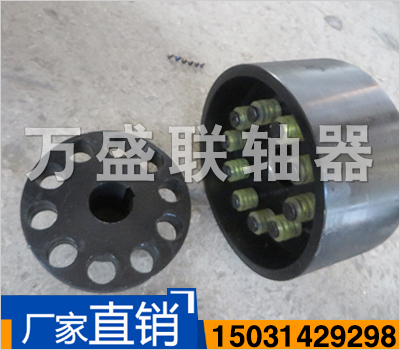

ZLL型帶制動輪彈性柱銷齒式聯軸器
|
詳細說明
|
?訂購熱線：187-3071-6577 |
彈性柱銷齒式聯軸器具有一定補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位。
彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接，該聯軸器具有以下特點：（1）帶制動輪彈性柱銷齒式聯軸器尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。（2）帶制動輪彈性柱銷齒式聯軸器與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。（3）帶制動輪彈性柱銷齒式聯軸器維修方便，壽命較長，拆下檔板即可更換尼龍柱銷。（4）帶制動輪彈性柱銷齒式聯軸器傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。
LZZ型（原ZLL型）-帶制動輪彈性柱銷齒式聯軸器基本參數和主要尺寸
|
型號 |
公稱扭矩 |
許用轉速 |
軸孔直徑 |
軸孔配合長度 |
D0 |
D |
B |
S |
轉動慣量 |
質量m Kg |
||
|
Y型 |
J1型 |
|||||||||||
|
d1 |
d2 |
L |
L1 |
|||||||||
|
ZLL1 |
250 |
4000 |
16 18 19 |
16 18 19 |
42 |
30 |
160 |
98 |
68 |
3.5 |
0.022 |
7 |
|
20 22 24 |
20 22 24 |
52 |
38 |
|||||||||
|
25 28 |
25 28 |
62 |
44 |
|||||||||
|
30 32 35 38 |
30 32 |
82 |
60 |
|||||||||
|
ZLL2 |
630 |
3800 |
25 28 |
25 28 |
62 |
44 |
200 |
124 |
85 |
5 |
0.063 |
12.6 |
|
30 32 35 38 |
30 32 35 38 |
82 |
60 |
|||||||||
|
40 42 45 48 |
40 42 |
112 |
84 |
|||||||||
|
ZLL3 |
1600 |
3000 |
40 42 45 48 50 55 56 |
40 42 45 48 50 55 56 |
112 |
84 |
250 |
166 |
105 |
5 |
0.24 |
30.4 |
|
60 63 65 70 |
60 |
142 |
107 |
|||||||||
|
ZLL4 |
4000 |
2400 |
50 55 56 |
50 55 56 |
112 |
84 |
315 |
214 |
132 |
5 |
0.65 |
52.4 |
|
60 63 65 70 71 75 |
60 63 65 70 71 75 |
142 |
107 |
|||||||||
|
80 85 90 |
80 |
172 |
132 |
|||||||||
|
ZLL5 |
6300 |
1900 |
60 63 65 |
60 63 65 |
142 |
107 |
400 |
240 |
168 |
7 |
1.63 |
81.3 |
|
70 71 75 |
70 71 75 |
|||||||||||
|
80 85 90 95 |
80 85 90 95 |
172 |
132 |
|||||||||
|
ZLL6 |
10000 |
1500 |
70 71 75 |
70 71 75 |
142 |
107 |
500 |
280 |
210 |
7 |
4.4 |
139.8 |
|
80 85 90 95 |
80 85 90 95 |
172 |
132 |
|||||||||
|
100 110 120 |
100 110 120 |
212 |
167 |
|||||||||
|
ZLL7 |
16000 |
1200 |
80 85 90 95 |
80 85 90 95 |
172 |
132 |
630 |
330 |
265 |
9 |
12.8 |
257 |
|
100 110 120 125 |
100 110 120 125 |
212 |
167 |
|||||||||
|
130 |
130 |
252 |
202 |
|||||||||
|
ZLL8 |
25000 |
1050 |
90 95 |
90 95 |
172 |
132 |
710 |
370 |
298 |
9 |
20.9 |
331 |
|
100 110 120 125 |
100 110 120 125 |
212 |
167 |
|||||||||
|
130 140 150 |
130 140 150 |
252 |
202 |
|||||||||
|
160 170 180 |
302 |
242 |
||||||||||
|
ZLL9 |
31500 |
950 |
100 110 120 125 |
100 110 120 125 |
212 |
167 |
800 |
384 |
335 |
11 |
33.5 |
424 |
|
130 140 150 |
130 140 150 |
252 |
202 |
|||||||||
|
160 170 |
160 170 |
302 |
242 |
|||||||||
